3種方式可以實現HDMI信號遠距離傳輸的方案

321
發表時間:2019-05-23 10:03

3種方式可以實現HDMI信號遠距離傳輸的方案

在做弱電監控系統時,我們有時候會碰到HDMI傳輸信號超過20米甚至200米時,這個有沒辦法實現了,如果你對HDMI技術了解的話,其實是有辦法實現的,今天我們就來聊聊如何實現HDMI信號遠距離傳輸的問題。

一、HDMI介紹

HDMI的全稱是High Definition Multimedia Interface ,字面意思就是高清多媒體接口,在弱電系統常應用在LCD拼接屏顯示領域中,包括PC和顯示器的連接,矩陣和大屏的連接,解碼器和大屏的連接。它不僅可以滿足4K的分辨率,還能支持32聲道,可以傳送無壓縮的音頻信號以及視頻信號?,F在常用的HDMI版本主要有HDMI2.0和HDMI2.1這2個版本。

1、HDMI2.0

HDMI2.0版本是2013年9月4日提出,在HDMI1.4的版本基礎上新增了支持4K分辨率,支持21:9長寬比,支持32聲道,4組音頻流,傳輸帶寬為18Gbps,線材向下兼容HDMI1.4版本。

2、HDMI2.1

HDMI2.1版本在2017年1月4日提出,根據飛利浦撰寫的白皮書增加支持“動態元”,帶寬首次提升至48Gbps,支持4K 120HZ及8K60HZ,支持高動態范圍成像HDR,可以針對場景或幀數進行優化,支持eARC功能,可對游戲幀數進行信號同步,減少畫面撕裂,向下兼容HDMI 2.0版本和HDMI 1.4版本。

二、HDMI接口

HDMI的接口主要有3種類型分別是HDMI標準接口,微型HDMI接口和mini HDMI接口。

1、HDMI標準接口

HDMI標準接口又稱為HDMI A型接口,也是最常用的接口,這種接口的寬度為14mm,一般用在高清電視,顯示器,LCD大屏,和高清投影儀等設備。

2、HDMI微型接口

HDMI微型接口也叫HDMI D型接口,這類接口寬度為6mm,一般應用自平板電腦,智能手機等設備上。

3、HDMI迷你接口

HDMI迷你接口也叫HDMI C型接口,這種接口的寬度為10.5mm,主要應用在MP4,平板電腦,相機等設備。

三、HDMI遠距離傳輸方式

現在普通的HDMI線在傳輸1080P的信號下,大概最遠的傳輸距離為20-40米,如果需要實現更遠的傳輸,需要借助HDIMI IP延長器,HDMI光纖延長器,以及光纖HDMI線纜傳輸。

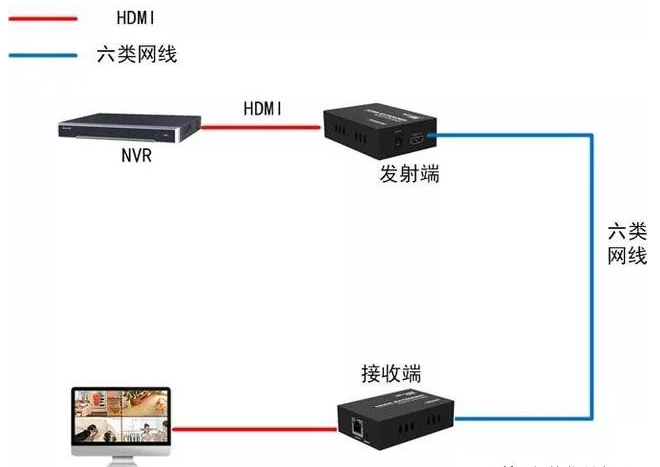

1、HDMI IP延長器

視頻監控中或LCD拼接屏HDMI信號需要遠距離傳輸時,需要借助HDMI IP延長器,一般視頻監控或LCD拼接屏HDMI信號傳輸中,支持點對點,點對多點,多種模式的傳輸,但在項目實際應用最多的就是點對點的模式傳輸,延長器都是成對使用,延長器的正面和反面有2個端口,正面為HDMI接口,反面為RJ45接口,中間通過網線傳輸,六類網線傳輸的距離一般在120米左右。


2、HDMI光纖延長器

在傳輸HDMI高清顯示視頻監控或者LCD拼接屏顯示信號超過傳輸120米時,需要借助單模光纖傳輸,普通的IP傳輸延長器圖像在這種距離傳輸下,會出現圖像馬賽克,顏色失真,無法傳輸等問題,單模光纖傳輸是專門為視頻監控、LCD拼接大屏顯示、多媒體教學等系統工程要求高質量遠距離傳輸,而專門設計的,傳輸最遠距離可以達到20KM,帶寬大,傳輸距離更遠,且抗干擾能力更強,信號更加穩定。

 3、光纖HDMI傳輸線纜

光纖HDMI線纜傳輸,主要是采用光纖線芯光纖傳輸的介質,一般可遠距離傳輸300米左右,畫面保持在4K,利用光纖HDMI線纜傳輸信號時,信號的衰減度非常低,失真基本上可以忽略不計,在一些視頻監控拼接屏的顯示項目中,可以直接選用這種光纖線芯的線纜,避免信號受外界干擾,可以按照用戶項目的實際需求,靈活布置項目中的系統設備。

最后做個小結,在了解HDMI協議版本和HDMI常用接口后,平時在做視頻監控,多媒體教學或者LCD拼接屏顯示項目,碰到傳輸距離超過20米的時候,可以選擇HDMI IP延長器,HDMI光纖延長器以及HDMI光纖線纜等傳輸方式,HDMI IP延長器的通過六類線傳輸信號時距離可達120米,HDMI光纖延長器通過單模光纖傳輸信號時距離可達20KM,HDMI光纖線纜傳輸高清信號時距離可達300米,布線方式簡單,抗干擾能力更強。
